首页 >> 产品中心 >>GH500系列 >> 辊环精车车床
详细说明

辊环精车车床

价格
1100000
收藏
  • 商品说明
  • 商品参数

1. 本机床专用于大型辊环类零件外圆柱表面,内孔,端面的精车削加工。

2. 主传动采用交流变频主轴伺服电机驱动,主轴转速可无级调速。

3. 纵横进给轴采用伺服电机驱动。通过触摸屏输入进给速度。操作简单。

4. 床身采用整体三导轨结构,刚性强,导轨经超音频淬火处理及精密磨削,耐磨耐用。

5. 各导轨粘有导轨带,并装有润滑泵进行润滑。

6. 卡盘采用铸钢四爪重型精密等高座卡盘。

7. 配有专用带动力的内磨头刀杆。

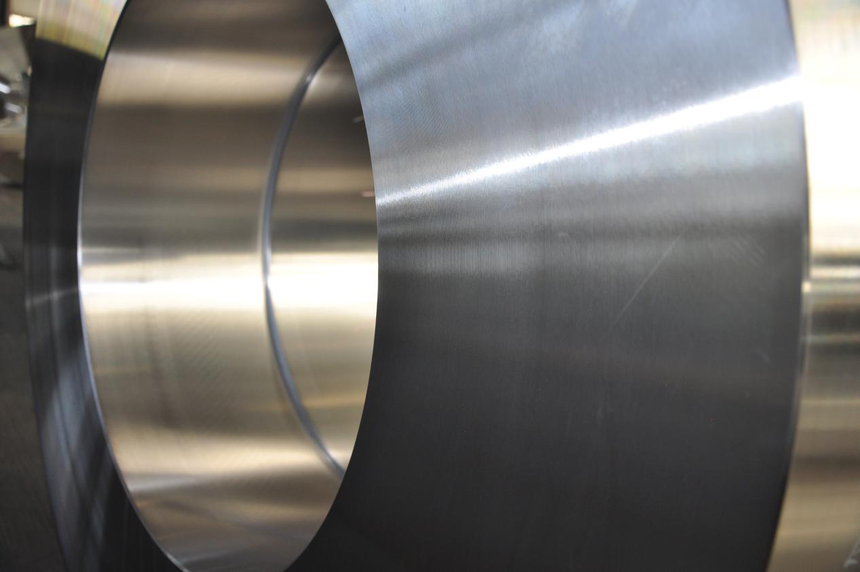

 成品辊环

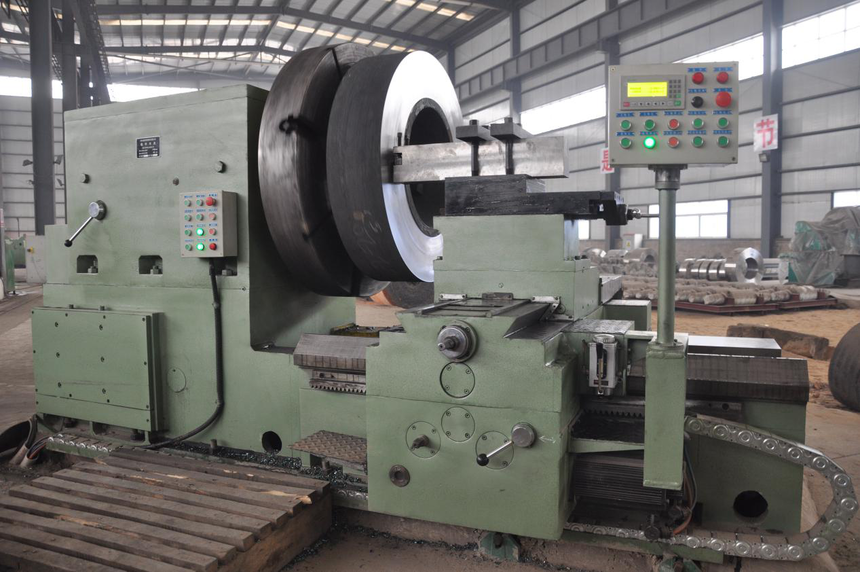

加工作业中


操作面板


 触摸屏主操作界面




GH/500系列  辊环精车车床

主参数        型号

GH1400

GH1600

GH1800

刀架上最大回转直径

mm

φ1400

φ1600

φ1800

最大工件长度

mm

500

500

500

顶尖间工件最大重量

Kg

5000

5000

5000

主轴转速级数


无级

无级

无级

主轴转速范围

r/min

1~40

1~30

1~25

主轴锥孔尺寸

mm

公制80

公制80

公制80

花盘直径

mm

φ1700

φ1800

φ2000

主电机功率

Kw

37

37

37

伺服电机扭矩

N.m

56

56

56

横滑板行程

mm

950

1000

1000

刀座截面

mm

120×120

120×120

120×120

横向(X轴) 进给速度

mm/min

1~1000

1~1000

1~1000

纵向(Z轴) 进给速度

mm/min

1~2000

1~2000

1~2000

横向(X轴) 快速

mm/min

1500

1500

1500

纵向(Z轴) 快速

mm/min

3000

3000

3000
