首页 >> 产品中心 >>BTXCK系列 >> 轧辊扁头双面铣床
详细说明

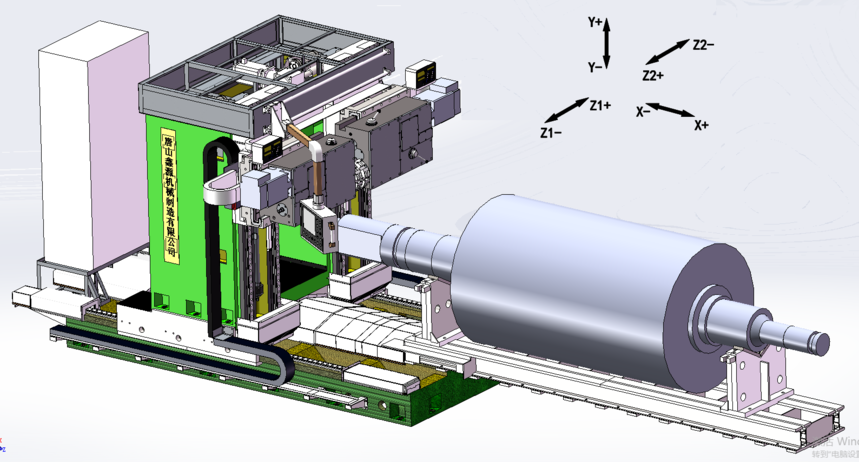

轧辊扁头双面铣床

价格
1200000
收藏
  • 商品说明
  • 商品参数

1. 本机床专用于大重型轧辊类零件扁头的半精铣、精铣削加工。一次装卡可完成轧辊一端的两平面、两弧面、两倒角及两边键槽的加工。

2. 铣头箱主传动采用交流变频主轴伺服电机驱动,主轴转速可无级调速。

3. 纵横进给轴采用伺服电机驱动。

4. 采用PLC程序控制,通过操作面板上的触摸屏人机操作界面输入加工参数。多种固定循环,操作简便,易于掌握和使用。

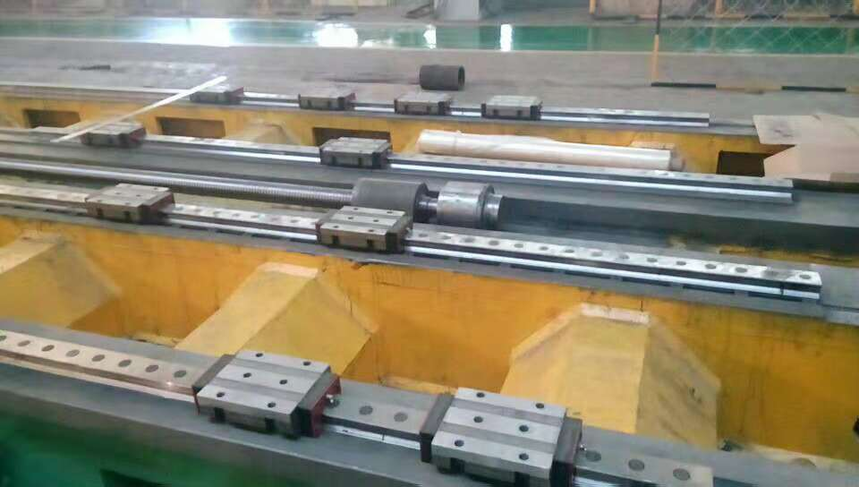

5. 床身采用整体四导轨结构,刚性强,四条导轨安装重载滚柱直线导轨。

6. 立柱采用整体门式框架一体结构,刚性强,同时有效控制四条导轨的平行度。

7. 铣头箱主轴采用重载主轴结构,回转精度高,刚性强。主轴轴承选用国产哈、瓦、洛高精度主轴专用轴承。

8. 选用国产优质重载研磨滚珠丝杠,保障机床进给轴的位置精度。









BTX/CK系列  轧辊扁头双面铣床

主参数                                  型号

BTX600/CK

龙门立柱最大移动行程 (X轴)

mm

1600

两铣头间最大加工宽度(Z1轴,Z2轴)

mm

600

两铣头间最小加工宽度

mm

50

两铣头上下最大移动行程(Y轴)

mm

1000

键槽距辊身端面最小距离

mm

310

最大工件重量

50(由地基决定)

铣头主轴转速级数


无级

铣头主轴转速范围

r/min

10~600

铣刀盘直径

mm

315

铣头主轴端孔锥度


7:24   BT50

铣头主轴端外径


φ128.57

铣头主电机功率

Kw

22

V型中心架


120°

后V型中心架移动量

mm

4000

V型中心架支承范围

mm

φ300~φ800

纵向(X向)进给范围

mm/min

1~1000

横向(Y向)进给范围

mm/min

1~1000

垂向(Z向)进给范围

mm/min

1~1000

纵向(X向)快速

mm/min

1000

横向(Y向)快速

mm/min

1000

垂向(Z向)快速

mm/min

1000

纵向最大行程

mm

1600

横向最大行程

mm

370

垂向最大行程

mm

1000
